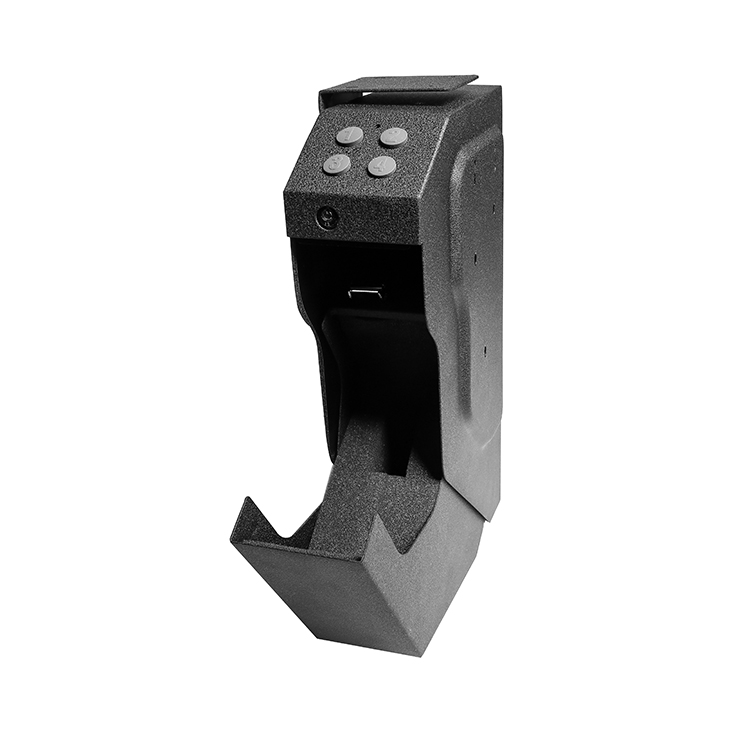

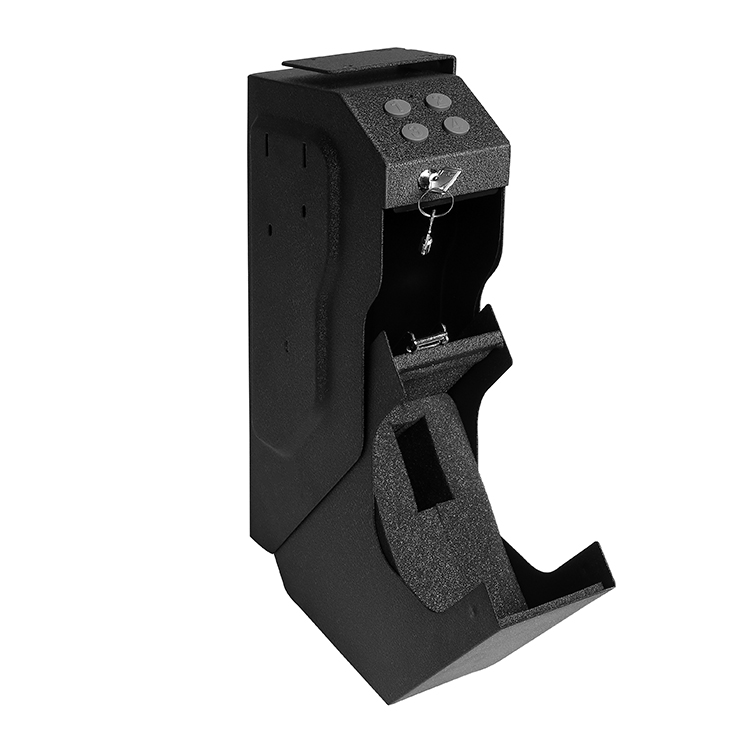

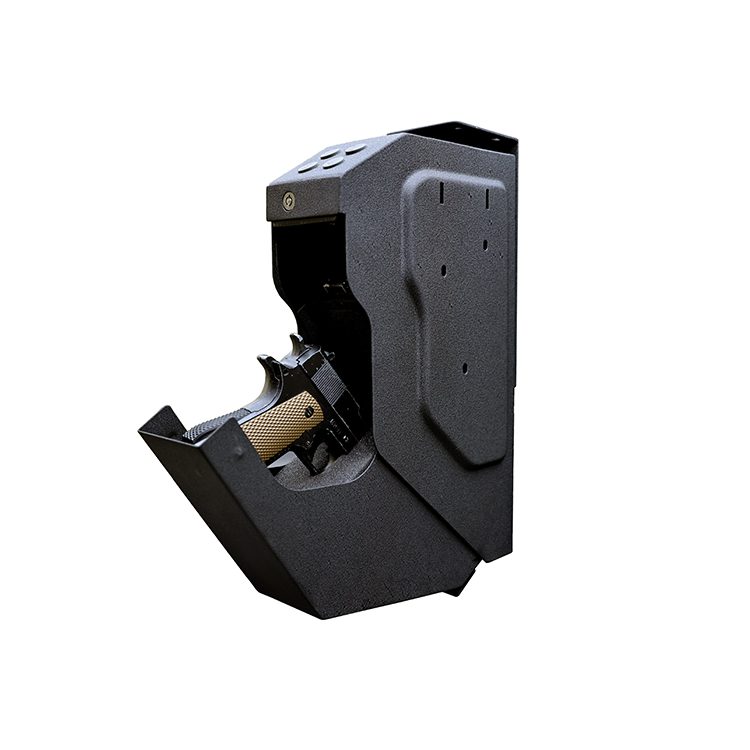

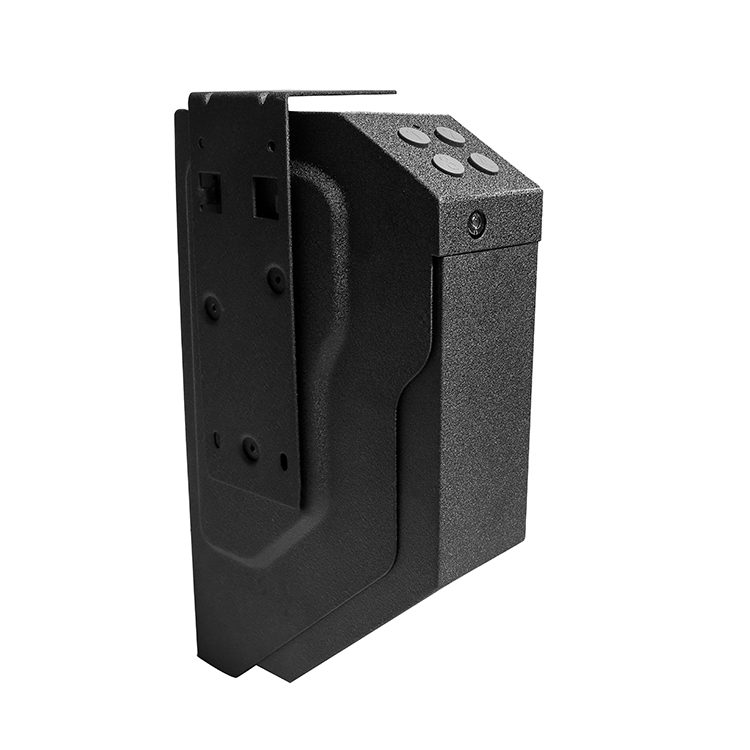

PS0210 数字版下翻式手枪保险箱

钣金冲压件加工是指对金属板材进行剪切、折弯、冲压、焊接等工序，以制造满足设计要求的零部件或产品。在钣金加工过程中，热处理是非常重要的一环，它直接影响材料的力学性能、尺寸精度以及表面质量。然而在热处理过程中常会出现一些问题，如变形、开裂、硬度不均等。本文将从热处理的基本原理、常见问题及解决方法等方面进行探讨，帮助更好地解决钣金加工中的热处理难题。 1. 热处理的基本原理 热处理是通过对金属材料进行加热、保温和冷却，改变其内部组织结构，从而获得所需力学与物理性能的过程。常见热处理工艺包括退火、正火、淬火、回火等。在钣金加工中，热处理主要用于提高材料硬度、强度、耐磨性，或改善其加工性能。 退火：将材料加热至规定温度后缓慢冷却，用于消除内应力、细化晶粒、改善加工性能。 正火：将材料加热到临界点以上后空冷，以提高强度与硬度。 淬火：将材料加热到临界温度以上后快速冷却，获得较高硬度与强度。 回火：淬火后再加热到较低温度并保温，以降低脆性、提高韧性。 2. 钣金热处理常见问题 1）变形 热处理过程中由于加热不均或冷却过快，易产生内应力，从而导致工件变形。尤其是薄壁件或形状复杂的钣金件，变形问题更为突出。 2）开裂 淬火时若工件表面与内部冷却速度不一致，容易产生较大的内应力并导致开裂。高碳钢或合金钢的开裂风险相对更高。 3）硬度不均 加热温度不均或冷却速度不一致，可能导致工件表面或内部硬度分布不均，影响产品性能。 4）氧化与脱碳 加热过程中材料表面与空气中的氧反应会生成氧化皮，或形成脱碳层，影响表面质量与力学性能。 5）尺寸偏差 热处理后材料尺寸可能发生收缩或膨胀，导致工件超差，无法满足设计公差要求。 3. 解决热处理问题的方法 1）优化热处理工艺参数 加热温度：依据材料成分及性能要求合理选择。温度过高易导致晶粒粗大，过低则达不到预期效果。 保温时间：过长会导致晶粒长大，过短则组织不均匀。应根据工件厚度和材料特性确定。 冷却速度：对淬火尤为关键。根据材料淬透性与工件形状选择合适冷却介质（如水、油、空气等），以减少变形与开裂风险。 2）采用均匀加热与冷却方式 使用先进加热设备（如感应加热、真空炉等），确保工件受热均匀。 对复杂形状工件可采用分级冷却或等温淬火，以降低内应力与变形。 3）控制变形 热处理前对工件进行预变形设计，以抵消可能产生的变形量。 使用夹具或模具固定工件，限制其在加热与冷却过程中的自由变形。 4）防止氧化与脱碳 加热时采用保护气氛（如氮气、氩气）或真空环境，避免材料与空气接触。 无法使用保护气氛时，可在工件表面涂覆抗氧化涂层。 5）及时回火 淬火后应及时进行回火，以消除内应力、降低脆性并提高韧性。回火温度和时间应根据材料特性及工件要求确定。 6）材料选择与预处理 选择适合热处理的材料，避免使用对热处理敏感的材质。 热处理前进行预处理（如退火或正火），改善组织与加工性能。 7）质量检验与过程控制 热处理后对硬度、尺寸、表面质量进行检测，确保满足设计要求。 采用无损检测（如超声检测、磁粉检测等）检查是否存在裂纹等缺陷。 4. 案例分析 某钣金加工厂在生产冲压件时，淬火后出现严重变形和开裂。分析发现主要原因是加热不均以及冷却过快。为此，该厂采取了以下改进措施： 改用感应加热设备，确保工件加热均匀； 冷却介质由水冷改为油冷，降低冷却速度； 淬火后增加回火工序，消除内应力。 改进后，工件变形与开裂问题得到有效解决，产品质量显著提升。 5. 总结 在钣金加工中，热处理是保证材料性能的重要环节。通过优化工艺参数、采用先进的加热与冷却方式、控制变形与氧化，并强化质量检测与过程控制，可有效解决热处理中出现的各类问题，确保热处理后的工件满足设计要求，从而提升钣金加工质量与稳定性。

钣金冲压模具设计的关键原则 1. 控制材料流动性 合理分型面设计：保证材料流动路径顺畅，减少材料流动过程中的阻力突变。 拉延筋优化：在不锈钢钣金加工中，可在压边圈/落料面布置拉延筋（圆形或矩形截面），精确控制进料量，平衡局部拉伸与压缩。 目的：使塑性变形更均匀，避免局部过度减薄或材料堆积。 2. 模具结构强度与精度 刚性与耐磨性：采用 Cr12MoV 等高硬度模具钢，关键部位硬度建议达到 HRC58–62。增加导柱数量（≥4 组）并采用过盈配合，以抑制侧向力造成的偏移。 表面光洁度：工作表面抛光至 Ra0.4 μm 以下，降低摩擦阻力。 3. 工艺参数协同匹配 压边力动态调节：在机箱机柜类钣金加工中，可通过氮气弹簧或液压系统实现分区压边力控制（例如边缘区域适当加压防起皱，中心区域适当减压防开裂）。 冲压速度分段控制：深拉工艺可采用“慢—快—慢”的速度曲线，降低冲击导致的开裂风险。 缺陷预防与控制措施 1）避免开裂（材料断裂） 增大圆角半径：凸模/凹模圆角半径建议 ≥ 5t（t 为材料厚度），以降低应力集中。 优化冲头形状：采用阶梯形或球面冲头分散拉应力。 加强润滑：使用含极压添加剂的高黏度润滑剂（如含硫化烯烃），可使摩擦系数降低 30% 以上。 2）抑制起皱（材料失稳） 精确控制压边力：单位压边力可设置为材料屈服强度的 1.5–2 倍（如 SPCC 钢约 2–3 MPa）。 提高拉延筋密度：在易起皱区域（如曲面突变处）加密拉延筋；筋高约 6–8t，筋宽约 12–15t。 材料预拉伸/工艺孔减压：通过工艺切口或工艺孔（Carry Hole）释放局部压力，降低起皱倾向。 3）防止过度减薄（厚度不均） 提前进行 CAE 仿真：使用 AutoForm / Dynaform 模拟材料流动，识别减薄率 >20% 的高风险区域。 控制减薄率目标：设计阶段建议将减薄率控制在：铝材 ≤15%，低碳钢 ≤20%。 多工序分配变形量：深拉件可分 2–3 次拉深，并在中间增加退火工序（例如不锈钢变形量达到 40% 时进行退火）。 典型案例应用 汽车燃油箱外壳冲压 问题：角部开裂率达到 15%。 对策： 将模具圆角由 3t 提高至 6t； 在冲头上增加 20° 导向斜面； 压边力由 250t 降至 180t。 结果：开裂率降至 0.5%，减薄率由 25% 优化至 18%。 核心逻辑：通过模具几何优化（圆角、导向角）平衡材料流动，并结合 CAE 仿真与参数调控（压边力、拉延筋）实现拉伸与压缩的动态平衡，从源头抑制缺陷产生。

金属板加工技术是制造中广泛使用的工艺，涉及金属板的切割、弯曲、冲压和焊接等程序。在产品制造过程中,确保产品一致性至关重要，尤其是在大规模生产中。产品一致性不仅影响产品质量，还与企业的生产效率和客户满意度直接相关。以下是钣金加工技术如何提高产品一致性的几个关键方面: 1. 优化流程设计 工艺设计是钣金加工的基础，直接影响产品的精度和一致性。通过优化工艺设计,可以减少加工过程中的错误和偏差。 标准化流程:制定统一的加工流程,明确每一步的操作规范，确保每件产品按照相同的步骤和标准进行加工。 合理选择加工方法:根据产品特性，如激光切割、数控弯曲等选择合适的加工方法，以减少人为操作造成的误差。 减少流程数量：通过合并或简化流程，可以减少加工中的不确定性，从而提高产品的一致性。 2. 引入自动化设备 自动化设备在不锈钢板加工中的应用可以显著提高产品的一致性，减少人为因素的影响。 CNC机床：CNC机床可以精确控制切削、折弯等工艺的尺寸和角度，确保每种产品的加工参数一致。 激光切割机：激光切割技术具有高精度和高重复性，能够精确切割复杂形状并减少材料浪费和错误。 机器人焊接：机器人焊接可以保证焊缝的均匀性和一致性,避免手动焊接中可能出现的不稳定因素。 3. 加强物料管理 材料的质量和一致性是金属板加工的基础，通过加强材料管理,可以从源头上提高产品的一致性。 选择优质材料：使用符合标准的金属板，确保材料的厚度、硬度和表面质量一致。 材料预处理：对材料进行预处理,例如除锈和涂油，以防止材料的表面问题影响加工质量。 批次管理：对材料进行批次管理,确保同一批次的产品使用同一批次的材料，减少因材料差异造成的不一致。 4. 提高模具和工具的精度 模具和固定装置是钣金加工中的重要工具,其精度直接影响产品的尺寸和形状。 高精度模具：使用高精度模具，确保每次冲压或弯曲的尺寸和形状一致。 定期维护：定期维护和校准模具和固定装置，以防止因磨损或变形而导致的产品错误。 快速更换：采用模块化设计，可快速更换模具和工具，减少因工具更换而引起的调整时间。 5. 严格的质量控制 质量控制是确保产品一致性的关键环节，通过严格的质量控制,可以及时发现和纠正加工过程中的问题。 在线检验：在加工过程中引入在线检验设备，实时监测产品的尺寸、形状和表面质量。 第一件检验：批量生产前，对第一件产品进行检查，确保加工参数和技术符合要求。 抽样检查：在批量生产过程中进行抽样检查，及时发现和解决潜在问题。 数据分析：通过使用数据分析技术，监控和分析处理过程中的关键参数，以确定影响一致性的因素并进行改进。 6. 培训操作员 操作员的技能和经验对金属板加工的一致性有重大影响，通过培训,可以提高操作员的专业水平。 技能培训：定期为操作员提供技能培训，使他们能够熟练掌握加工设备和技术。 标准操作程序：制定并严格执行标准操作程序，以确保每个操作员都按照统一的标准进行操作。 经验分享：鼓励操作员分享经验和技能，以提高团队的整体处理水平。 7. 优化生产管理 生产管理是钣金加工的重要环节，通过优化管理,可以提高生产效率和产品一致性。 生产计划：制定合理的生产计划，避免因匆忙或停工而导致的产品质量问题。 设备维护：定期维护和保养加工设备，确保其始终处于良好状态。 环境控制：控制生产环境的温度、湿度等条件，避免环境变化对加工质量的影响。 8. 介绍信息技术 信息技术的应用可以提高钣金加工的智能水平，进一步提高产品的一致性。 MES系统：引入制造执行系统（MES），实现生产过程的实时监控和管理。 CAD/CAM软件：利用计算机辅助设计（CAD）和计算机辅助制造（CAM）软件优化产品设计和加工路径。 数据可追溯性：建立数据可追溯系统,记录每种产品的加工参数和测试结果，促进分析和改进。 9. 持续改进 提高产品一致性是一个持续的改进过程，需要不断的经验总结和流程优化。 问题反馈：建立问题反馈机制，及时识别和解决处理过程中出现的问题。 工艺优化：根据反馈结果，不断优化加工工艺和设备参数。 技术创新：专注于行业新技术和设备，引进先进的加工技术，提高产品一致性。 摘要 通过优化工艺设计、引入自动化设备、加强物料管理、提高模具和工具的精度、严格控制质量、培训操作员、优化生产管理、引入信息技术和持续改进，钣金加工技术可以显著提高产品的一致性。这不仅有助于提高产品质量和客户满意度，而且可以降低生产成本，增强企业的市场竞争力。

钣金加工是一种常见的金属加工方式，通常用于制造各种金属零件。在钣金加工过程中，可能会出现一些常见问题，例如变形、开裂、变色等。以下为钣金加工中常见问题及解决方案的分享。 变形：在钣金加工过程中，由于金属材料受应力或热处理不均匀等原因，零件可能会发生变形。解决方案包括合理设计工艺流程、选择合适的材料和加工技术、控制加工温度等。 裂纹：裂纹是钣金加工中常见的问题，通常是由于金属材料过度拉伸或弯曲，或加工速度过快造成的。解决方案包括调整加工参数、采用适当的工艺流程、提高材料硬度等。 变色：在钣金加工过程中，金属表面可能会出现变色，主要是由加工过程中的氧化、磨损、燃烧等原因造成的。解决方案包括使用防氧化保护涂层、控制加工温度、对金属表面进行细致处理等。 精密问题：底盘和机柜的钣金加工需要零件具有较高的尺寸和形状精度。然而在实际加工中，可能会出现尺寸偏差和形状不规则等问题。解决方案包括使用高精度加工设备、调整加工参数、加强质量控制等。 表面质量问题：在钣金加工过程中，零件表面可能会出现划痕、凹痕和气泡等表面缺陷，影响产品的外观和功能。解决方案包括采用适当的工艺流程、控制加工参数、加强表面处理等。 总体而言，不锈钢钣金加工中常见的各种问题都可以通过合理设计工艺流程、选择合适的材料和加工工艺、控制加工参数等方式来解决。同时，加强质量控制和不断改进加工工艺也是避免问题的有效方法。只有不断完善加工技术和管理水平，钣金加工产品的质量和性能才能满足要求。
